DGM系列龙门加工中心

一、应用领域

DGM系列龙门加工中心是由大连机床开发生产的定梁式龙门加工中心，广泛适用于汽车、冶金矿山、机床制造等行业的箱体类零件及复杂形状零件的加工。该机床具有高效率、高精度、高刚性、高柔性等特点，是企业提高工作效率、提高零件柔性加工的高效设备，是中、小批量零件加工的理想设备。

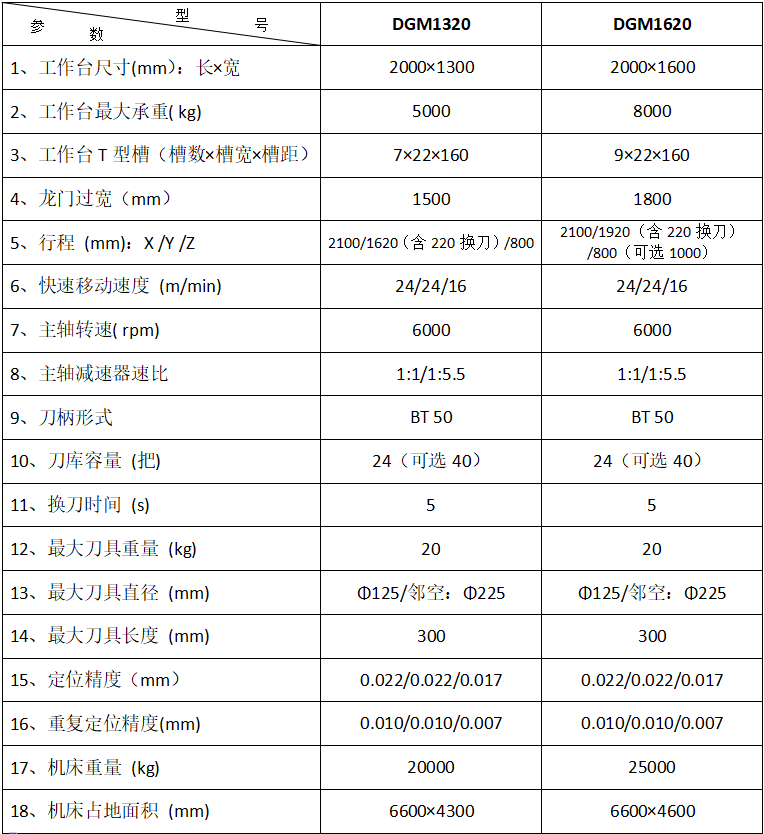

技术参数

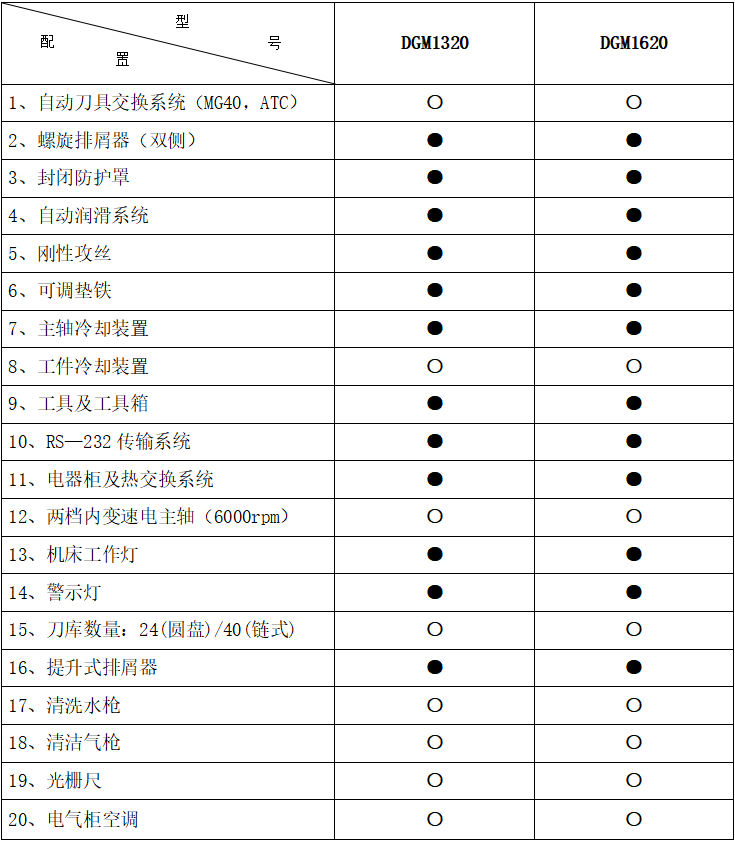

产品配置

二、 机床特点及关键技术指标

1、机床特点

（1）FANUC 0I MF（1）数控系统控制（可选SIEMENS 828D）；

（2）采用工作台移动式结构，床身、立柱和横梁固定，刚性强、运动平稳；

（3）高强度铸铁框架结构（床身、工作台、立柱、横梁、滑鞍及滑枕等）；

（4）主轴采用ZF两档变速箱+直联主轴结构，可满足客户对高转速或大扭矩的不同需求 ；

（5）主轴及主轴变速箱通过恒温冷却装置进行冷却；；

（6）机床刀库（选项）采用24把圆盘机械手或40把链式结构刀库

（7）X、Y运动坐标轴采用直线滚动导轨，响应速度高；Z轴采用滑动导轨，滑枕刚性强。X-2100mm，Y-1620（其中包含220换刀行程）mm，Z-800mm；

（8）三轴均采用高精密滚珠丝杠（X-φ63 mm，Y-φ50 mm，Z-φ50 mm）；

（9）X轴驱动采用伺服电机通过减速机与滚珠丝杠直联，Y、Z轴驱动采用伺服电机与丝杠直联；

（10）快移速度（X - 24 m/min, Y - 24 m/min, Z - 16m/min)

（11）整机防护

（12）螺旋排屑器（可选链排）及提升排屑器自动排屑（干式）（可选带水箱的湿式加工配置）

2、关键技术指标

（1）主轴采用ZF两档变速箱+直联主轴结构，保证机床高、低速的加工性能及高速加工；

（2）采用先进的高精度大直径滚珠丝杠传动，保证传动稳定性，并提高机床的加工精度；

（3）主轴配有温升控制装置，降低主轴加工中的温升变化，保证机床的加工精度；

（4）机床24/24/16m/min的快速移动速度缩短了加工时间，提高加工效率；

（5）机床采用联动换刀机构（换刀时间：5秒）；

（6）床体主要部件都为整体铸件，在设计过程中通过有限元分析并优化，使其结构更加合理；

（7）采用可靠性较高的FANUC 0I MF（1）数控系统
